Moteurs : Conseils de montage et précautions d’utilisation

4+

Cet article fait suite à de nombreuses questions de clients et réponses que nous avons pu apporter, il recense également les problèmes potentiels liés à l’utilisation des moteurs, mieux vaut prévenir que guérir !

Cas général :

Dans le cas d’un setup à transmission par chaîne, il vous faut être extrêmement vigilants sur les points mécaniques susceptibles d’entraîner des efforts inutiles qui pourraient faire chauffer votre moteur, voir l’endommager, et en tout cas diminuer le rendement et donc les performances.

Les éléments à observer impérativement sont les suivants :

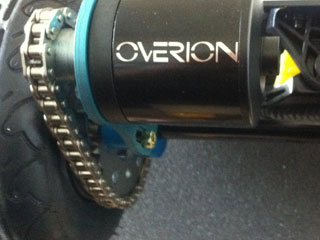

1.Tension de la chaîne (primordial) : la question à se poser n’est pas de savoir si elle est assez tendue mais plutôt si elle est assez détendue, une chaîne détendue c’est pas grave , une chaîne trop tendue c’est risque de casse moteur-transmission-perte de rendement, bruit etc etc….. Dans 3/4 des setups de Diyers que nous avons rencontrés, la ou les chaînes étaient trop tendues.

Gardez cela à l esprit et observez la tension de chaîne quand vous êtes sur la board……….en général elle se tend.

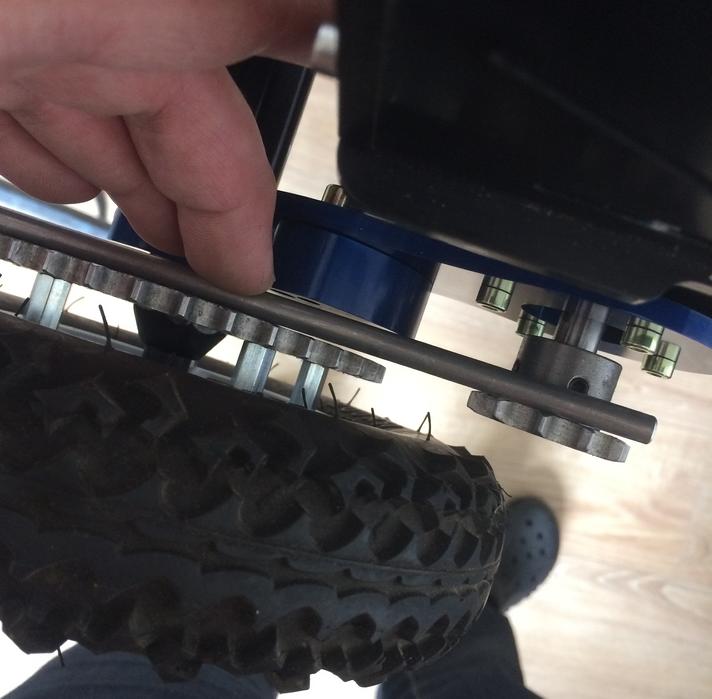

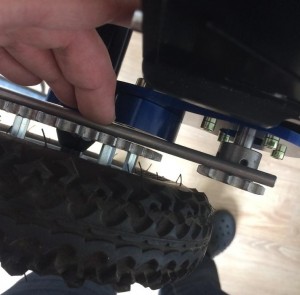

Alignement pignon-couronne

2.L’alignement du pignon moteur avec la couronne doit être ajusté au mieux, aidez vous d’un guide rigide plaqué sur la couronne pour matérialiser le plan dans lequel doit se situer le pignon (la vue est un mauvais indicateur de parallélisme)

Enfin le pignon doit être fermement maintenu à l’axe moteur, c’est une vérification impérative à faire à chaque session. Si le pignon se desserre et que l’axe tourne , la chauffe rapide au rouge entraînera un cisaillement net de l’axe moteur, les risques de chute par blocage de transmission sont également élevés dans ce cas. En général, un pignon parfaitement aligné et bien serré ne nécessite pas de frein filet ou autre forme de collage, néanmoins cela se fait régulièrement, il faut alors utiliser un décapeur thermique pour le retirer le moment venu.

3.Le gonflage des pneus peut déformer les jantes au point de comprimer les roulements de roue lorsque celle-ci est montée sur le truck, bien serrée, (ce qui donc est invisible une fois la transmission montée puisque la roue n’est plus libre en rotation une fois la chaîne installée), aussi le gonflage initial doit être réalisé avant serrage de roue, et donc chaîne démontée. Si vous ne faîtes que regonfler vos pneus à la pression initiale, cette manipulation n’est pas nécessaire.

4.Des vis trop longues de fixation du moteur peuvent endommager celui-ci par écrasement des bobinages si vous avez de la chance votre moteur fera un bruit de casserole et vous arrêterez le massacre et trouverez le problème sans avoir à cliquer sur le bouton Paypal du shop 🙂

5.Il peut arriver que les vis sans tête fixant l’axe moteur, situées à l’arrière de celui-ci, se desserrent en conditions intensives d’utilisation. Il faut vérifier leur serrage et ne pas hésiter à les remplacer au besoin car l’empreinte étant petite, on a vite fait de les foirer au n-ième serrage. Le symptôme est un moteur qui chauffe et qui donne des à coups au démarrage, au même titre qu’un pignon desserré.

Cas d’une bi-motorisation (ou plus) = dual setup motors :

Bien évidemment les cas présentés précédemment s’appliquent de façon identique, néanmoins il va vous falloir être doublement vigilants pour une raison toute simple :

Si l’un des moteurs rencontre un problème, quel qu’il soit : pignon desserré, connexion défectueuse ou autre, devinez ce qu’il va se passer………..

Vous allez ressentir une baisse de puissance (l’un des moteurs ne fonctionne plus correctement, le pignon ne tourne plus tout le temps car desserré, le moteur cogg car un fil est débranché etc…) et si vous ne vous inquiétez pas, vous allez continuer votre ballade et le setup qui foire va se détériorer très très vite avec comme résultats possibles : axe cassé net, vous par terre, ESC grillé, moteur grillé, figure de style type 180° involontaire etc…

De plus, si l’un des moteurs rencontre des difficultés pour une raison ou une autre, alors c’est le second moteur qui va vous tracter et devoir fournir un effort plus important……… parfois un moteur qui chauffe peut donc signifier un mauvais fonctionnement de l’autre (qui pour le coup ne chauffe pas)

Nous n’allons pas passer en revue tous les cas et hypothèses possibles de dysfonctionnement mais voici un exemple concret pour illustrer nos propos :

  • Exemple : un fil moteur se déconnecte (bullet non sécurisé, soudure défectueuse), résultat le moteur cogg (donne des à coups), mais comme l’autre moteur entraîne le tout, vous ne vous en apercevrez guère hormis une baisse de puissance (normal car un seul moteur vous tracte). Vous continuez ainsi, que se passe-t-il ? Les deux ESC envoient toujours du jus vers les moteurs, mais l’un des deux ne transforme pas cette énergie en puissance électrique et vous détériorez irrémédiablement les bobinages restés connectés.

PS : N’hésitez pas à venir faire part de vos remarques et conseils, nous les ajouterons bien volontiers en mentionnant, avec votre accord, leur auteur !

Comment endommager un moteur :

Nous garantissons que les moteurs sont fonctionnels à l’envoi car testés un à un, cependant on peut assez facilement les détériorer irrémédiablement ou simplement les griller, voici une liste de cas possibles :

  • Non respect de la polarité des sensors —-> mode sensored détruit voir même esc endommagé
  • Moteur surexploité et/ou montage inadapté, setup configuré par un novice vite fait mal fait —> bobinages grillés: le moteur ne tourne plus correctement ou plus du tout*
  • Cas le plus courant : Câbles moteurs soumis à de trop fortes sollicitations mécaniques (flexions, extensions etc) sans aucune fixation —> câble rompu dans sa gaine en externe (réparable) ou en interne (quasi non ressoudable)**

*Le cas des moteurs surexploités est rare car en général les riders ont conscience qu’un setup dual délivre maximum 7Kw de puissance soit à peu près 10 chevaux, ce qui reste quand même très loin d’une moto de 100 chevaux et plus…….Cependant il faut bien avoir en tête qu’autant un moteur thermique câle ou plafonne en puissance lorsque trop sollicité, autant un électrique va “pomper” toute l’électricité disponible jusqu’à griller, donc les sécurités thermiques et le comportement de l’utilisateur jouent un rôle primordial ici.

**Nous voyons trop souvent des setups DIY avec les câbles moteurs non fixés, qui fléchissent dans tous les sens jusqu’à la base du moteur….Sachant que les câbles silicone sont soudés aux bobinages (cuivre émaillé rigide pour ainsi dire impossible à souder en DIY), qu’arrive-t-il au bout de 100 grosses flexions ou 10000 petites torsions? —-> rupture partielle (perte de puissance) ou totale (moteur ne tourne plus) à la soudure de jonction avec les bobinages, le moteur n’est pas “abîmé” structurellement mais n’est concrètement pas réparable.

Note

Nous garantissons que les moteurs sont fonctionnels à l’envoi car testés un à un, aussi s’il s’avérait qu’à réception du colis, un moteur non utilisé soit défectueux, nous vous l’échangerons (retour à vos frais et réexpédition à nos frais)

Nous ne pouvons contrôler l’utilisation, configuration, montage etc d’un setup DIY donc testez le moteur avant de rouler si vous voulez être sûrs  et respectez bien nos conseils de montage et utilisation.

La garantie de 1 mois ne s’appliquera pas si le moteur a été modifié, ouvert, ou comporte clairement des traces de mauvaise utilisation ou montage (bobinages endommagés par vis trop longues, cage externe écrasée etc etc)

Sachez que nous ferons toujours tout pour vous donner satisfaction et trouver une solution à vos difficultés mais le DIY reste le do it yourself  et nous ne garantissons pas votre setup !!
